NY8A054N 是以 EPROM 作為存儲器的 8 位單片機，內置了 EEPROM，專為多組 PWM 的應用而設計。例如燈控，遙控車應用。采用 CMOS 制程并同時提供客戶低成本、高性能、及高性價比等。NY8A054N 核心建立在 RISC 精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

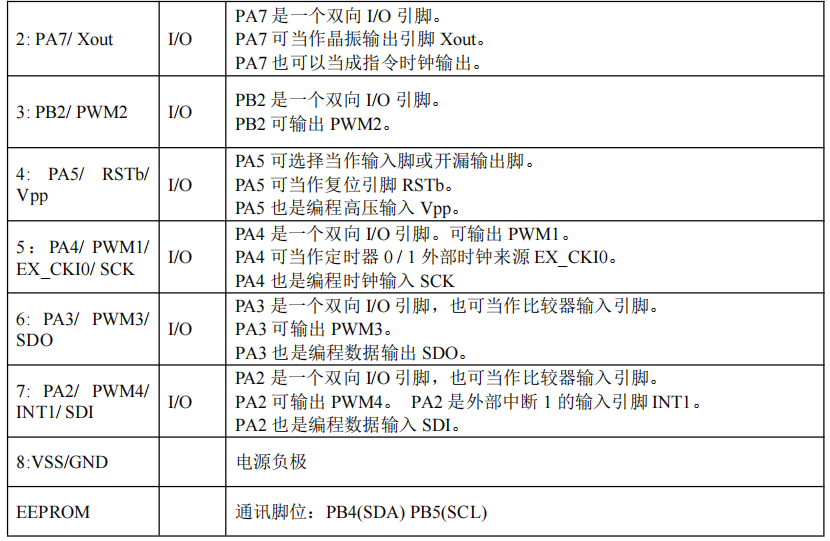

在 I/O 的資源方面，NY8A054N 有 6 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個 I/O 腳位都能通過控制相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。
NY8A054N 有三組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。同時提供了 5 組 10 位的 PWM 輸出，1 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A054N 內置了 EEPROM，適合于各種掉電記憶的應用中。
l 寬廣的工作電壓：
2.0V ~ 5.5V @系統時鐘 ≦8MHz
2.2V ~ 5.5V @系統時鐘 >8MHz
l 寬廣的工作溫度：-40°C ~ 85°C
l 2Kx14 位的程序存儲器空間
l 128 字節的通用數據存儲器空間
l 6 根可分別單獨控制輸入輸出方向的 I/O 腳（GPIO）
l GPIO 可選擇輸入時內部上下拉電阻
l PA[5]可選擇當作輸入或開漏輸出（Open-Drain）
l 8 級深度硬件堆棧（Stack）
l 一組 8 位上數定時器（Timer0）包含可編程的預分頻器
l 二組 10 位下數定時器（Timer1,3）可選自動重載或連續下數計時
l 五個 10 位的脈沖寬度調變輸出（PWM1、2、3、4、5），PWM1/2 共享 Timer1；PWM3/4/5 共享Timer3。
l 一個蜂鳴器輸出（BZ1）
l 內置準確的低電壓偵測電路（LVD）
l 內置準確的電壓比較器（Voltage Comparator）
l 內置上電復位電路（POR）
l 內置低壓復位功能（LVR）
l 內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開關
l 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
高速振蕩時鐘: E_HXT （超過 6MHz 外部高速晶振)
E_XT (455K~6MHz 外部晶振）
I_HRC （1~20MHz 內部高速 RC 振蕩）
低速振蕩時鐘： E_LXT （32KHz 外部低速晶振)
I_LRC （內部 32KHz 低速 RC 振蕩）
l 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、
待機模式（Standby mode）與睡眠模式（Halt mode）。
l 八種硬件中斷，待機模式（Standby mode）下有八種喚醒中斷，睡眠模式（Halt mode）下三種喚醒中斷
l 內置 EEPROM（24C02）
1：256x8 (2K bits)，每頁 8 個字節
2：1 MHz 時鐘從 2.5V 到 5.5V
3：400kHz 時鐘從 1.7V 到 2.5V
4：讀取電流最大 400uA，寫入電流最大 1.6mA
5：自定時寫周期（5mS）
6：寫循環周期可達 100 萬次
7：靜電 nbms：4KV

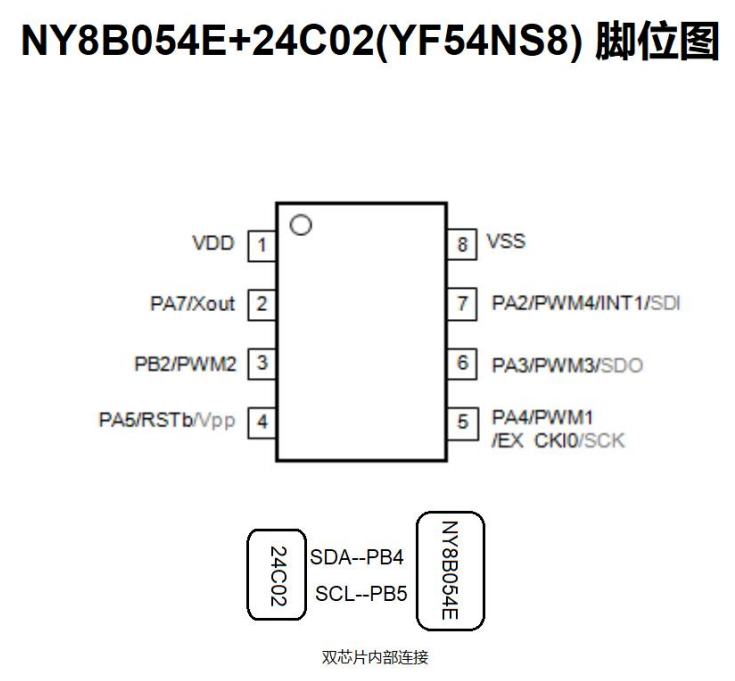

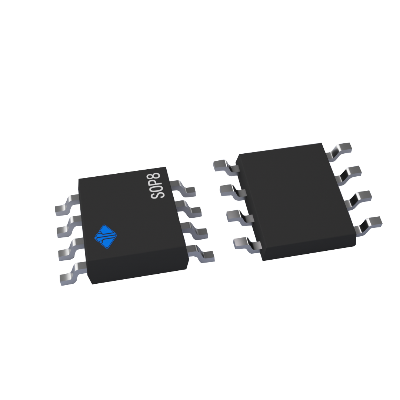

NY8A054N提供一種封裝類型：SOP8
