今天宇凡微為大家?guī)淼氖且豢畛Ｓ玫?位單片機，九齊NY8A054D單片機，這是一款以EPROM作為存儲器的8位單片機，采用CMOS制程并同時提供客戶低成本、高性能、以及高性價比等優勢。NY8A054D核心建立在RISC精簡指令集架構可以很容易地做編程和控制，一共有55條指令，其中大多數指令都是一個指令時鐘能夠完成，可以讓用戶輕松地以程序控制完成不同的應用。

一、NY8A054D單片機簡述

(1)有14根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個I/O腳位都能通過控制相關的寄存器達成如上拉或下拉電阻或開漏(Open-Drain)輸出;

(2)內置了可選擇頻率的紅外載波發射口，可以應對紅外線遙控的產品;

(3)三組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數;

(4)提供5組10位的PWM輸出，1組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等;

(5)采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部RC振蕩或外部晶振輸入。

(6)在雙時鐘機制下，NY8A054D可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode)與睡眠模式(Halt mode)，可節省電力消耗，延長電池壽命。

二、NY8A054D單片機功能特點

寬廣的工作電壓(指令周期為4個CPU clock，亦是4T模式);

寬廣的工作溫度：-40℃ ~ 85℃;2K*14位的程序存儲器空間，128字節的通用數據存儲器空間;

14根可分別單獨控制輸入輸出方向的I/O腳;

PA[5,3:0]及PB[3:0]可選擇輸入時使用內部下拉電阻;

PA[7:6,4:0]及PB[5:0]可選擇輸入時使用內部上拉電阻;

一組8位上數定時器(Timer0)包含可編程的預分頻器;

二組10位下數定時器(Timer1,3)可選自動重載或連續下數計時;

五個10位的脈沖寬度調變輸出(PWM1、2、3、4、5)，PWM1/2共享Timer1;

PWM3/4/5共享Timer3，一個蜂鳴器輸出(BZ1);

內置上電復位電路(POR)。內置低壓復位功能(LVR)，內置看門狗計時(WDT)，可由配置字節(Configuration Word)控制開關。

三、NY8A054D單片機應用

從單片機簡述里面可以知道，NY8A054D單片機是一款采用CMOS制程并且以EPROM作為存儲器的8位單片機，這是專門為多組PWM的應用而設計，生活中常見的智能燈控，以及遙控車應用等等，都可以使用。

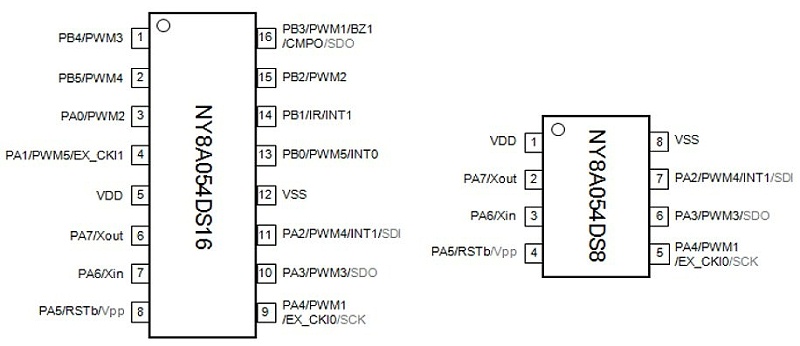

四、NY8A054D單片機引腳圖

以上就是關于NY8A054D單片機概述及其特征應用的全部內容分享，宇凡微提供ic晶元生產及封裝定制，作為九齊單片機一級代理商，擁有十多年的單片機芯片應用方案設計經驗，為廣大電子產品生產商提供MCU應用功能定制開發服務。
